简要描述：流量差报警仪主要应用于电炉水路报警领域，通过内部的2块外贴式模块型超声波流量计对进水流量、出水流量进行测量，2支PT100热电阻对进出水温度进行测量，压力变送器对管道压力进行测量。

产品概述：

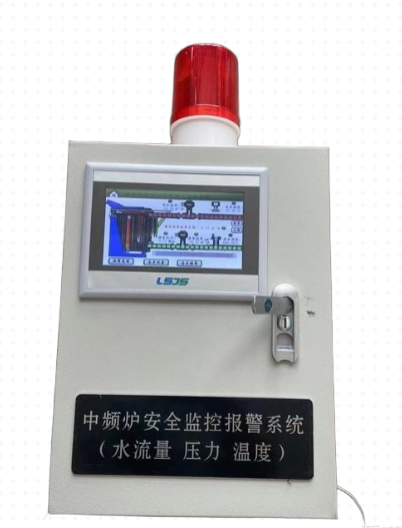

流量差报警仪主要应用于电炉水路报警领域，通过内部的2块外贴式模块型超声波流量计对进水流量、出水流量进行测量，2支PT100热电阻对进出水温度进行测量，压力变送器对管道压力进行测量。

流量差报警仪系统对所有的流量数据、温度数据、压力数据进行数字监测，通过主屏幕显示电炉水路的流量、温度、压力相关值的变化，一旦报警，报警装置会发出刺耳的声光报警，以达到对电炉水路进行实时监测的效果。

◆ 安装流程

选择安装方法→ 输入参数设置→处理管道表面→安装传感器→固定传感器→检查安装

◆ 快速安装步骤

快速设置测量参数

准确的测量参数对于测量精度及测量可靠性影响很大，建议实际测量管道的周长和壁厚，管壁厚可以采用超声波测厚仪进行测量。

初始参数设置菜单从MENU11-25,要逐一进行设置。

》》超声波流量计在测量前需要输入下列参数

①  管道外径（单位：mm）

②  管道壁厚（单位：mm）

③  管道类型

④  液体类型

⑤  传感器类型

⑥  传感器安装方式

3.按键操作方法

1.按“MENU"键1次，按上键1次，按右键1次，按上键1次，按“E"键1次，进入11号窗口输入管外径后键入按“E"键确认；（根据现场实际情况改动）

2.按右键1次，进入12号窗口输入管壁厚度后键入按“E"键确认；（根据现场实际情况改动）

3.按右键2次，进入14号窗口，选择管材后按“E"键；（根据现场实际情况改动）

4.按右键2次，进入20号窗口，选择流体类型后按“E"键；（默认值：水）

5.按右键1次，进入23号窗口，选择传感器类型后按“E"键；（根据现场实际探头进行设置）

6.按右键1次，进入24号窗口，选择安装方式后键入“E"键；（根据现场管径行设置对应安装方法）

7.按右键1次，进入25号窗口，按所显示的安装距离及上步所选择的安装方式安装好传感器即可（见第三步骤：安装探头！）；

8.按“MENU"键1次，按上键9次，按右键1次，按“E"键一次，进入90号窗口，查信号强度与信号质量，需要同时满足以下三个条件，流量计可以正常工作：

*1、上游和下游数值≥70；

*2、上游和下游的数值的差值≤0.8；

*3、Q值大于70（Q值越大越好，≥60仪表可以正常显示流量）；

10.按“MENU"键1次，按上键1次，按右键1次，按上键8次，进入08号窗口，检查机器工作状态；

11.按“MENU"键1次，按上键1次，按右键1次，按上键2次，进入02号窗口显示测量结果；

主机部分接线如图所示：

（1）电源接线

电源接线按照接线图标识：接24V+  24V-

（2）传感器接线

下游探头接：DN+  DN-  GND，屏蔽线通常可不接，通常默认只需要接DN+  DN-

上游探头接：UP+  UP-  GND，屏蔽线通常可不接，通常默认只需要接UP+  UP-

（3）4-20mA电流输出接线

4-20mA接：AO和24V-两个端子，AO端子接4-20mA+  24V-端子接4-20mA-

（4）485通讯接线

485通讯接：485+  485-

（5）热量表接线

热量功能供水接：TX1  T1  GND；热量功能回水接：TX2  T2  GND；（供水回水GND共接）

（6）继电器接线

RLY+  RLY-
