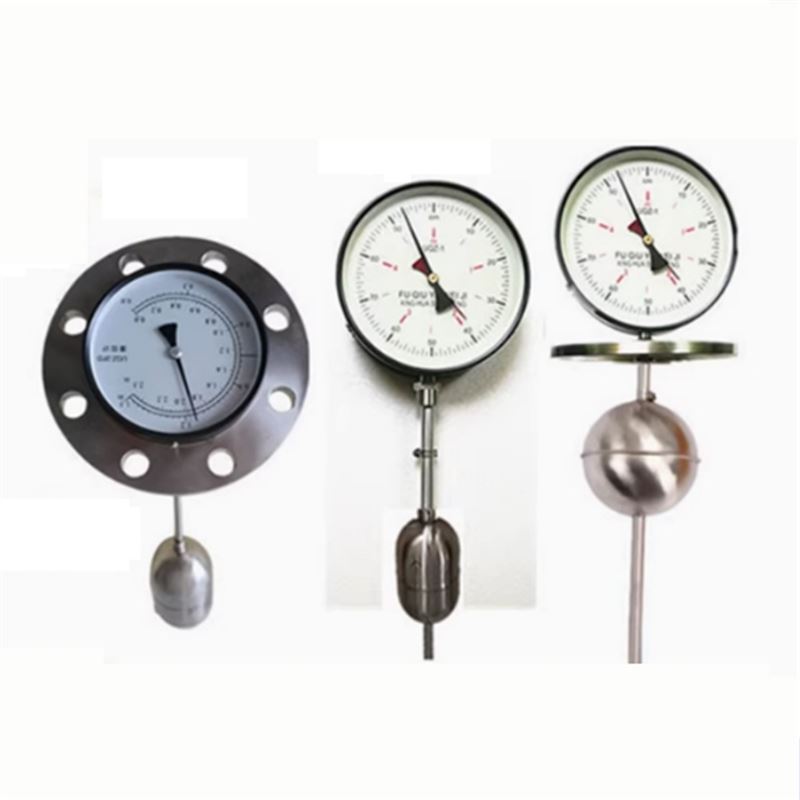

简要描述：指针式浮球液位计，适用于石油、化工等工业中直接指示各种敞开或呈压密闭容器内液位高度的指示式仪表。

指针式浮球液位计 主要技术参数

精度等级：2.5级

测量范围：0~500、0~1000、0~1500、0~2000（mm）

被测介质比重：≥0.75g/cm³；≥0.45g/cm³

被测介质工作温度：≤120℃

被测介质工作压力：≤1.6MPa（16Kgfcm2）

使用环境温度：-40~+50º

液位计连杆大摆角范围不超过108º，并保证在摆角范围内设有纺碍机构运动的支架或构件等。

安装形式：水平式

指针式浮球液位计 工作原理

当容器内被测液位升降时，浮球①随之升降，通过连杆②带动一对简化齿轮③动作，从而使齿轮与同轴的一块磁钢④产生转动，通过磁力作用带动位于表头内的另一块磁钢⑤作相应转动，与⑤同轴的指针⑥便在刻度盘⑦指示一定的液位值来。

为防止被测介质所含颗粒状杂质“轧煞”齿轮，故将齿轮设计成简化齿轮形状，这样即保证传动精度，又转动灵活，不宜卡死。

浮球液位计 特点

☆ 液位计由于结构上保证表头与被测液体是互为隔离的，克服了一般直接指示式液位计易渗漏或密封结构复杂的缺点。

☆ 与工业设备上普通使用的玻璃管液位计相比较，她不怕破裂，示数更为清晰，尤其适用于对玻璃板壁有粘滞作用的油污类液体介质或有毒有害介质的直接指示。

☆ 具有不怕振动的优点。故可安装在流动性的工作容器内。

浮球液位计 使用与维护

☆ 使用中应定期检查，检查仪表各部位连接有无松动。

☆ *使用时，应定期检查有无部件的腐蚀情况。

☆ 对装在装置上使用的液位计，开车前应进行严密检查表头各部位是否符合技术要求，发现问题及时处理解决。
